YZR、YZ系列起重及冶金用繞線轉子三相異步電動機

時間：2021-08-08來源：起重機廠家瀏覽次數：556

YZR、YZ系列起重及冶金用繞線轉子三相異步電動機
l、YZR，YZ系列起重及冶金用電動機具有過載能力大和機械強度高的特點，特別適用于驅動各種類型的起重機械設備和冶金機械或其它類似的設備。
YZR系列起重及冶金用電動機為繞線轉子電動機，YZ系列起重及冶金用電動機為籠型電動機。

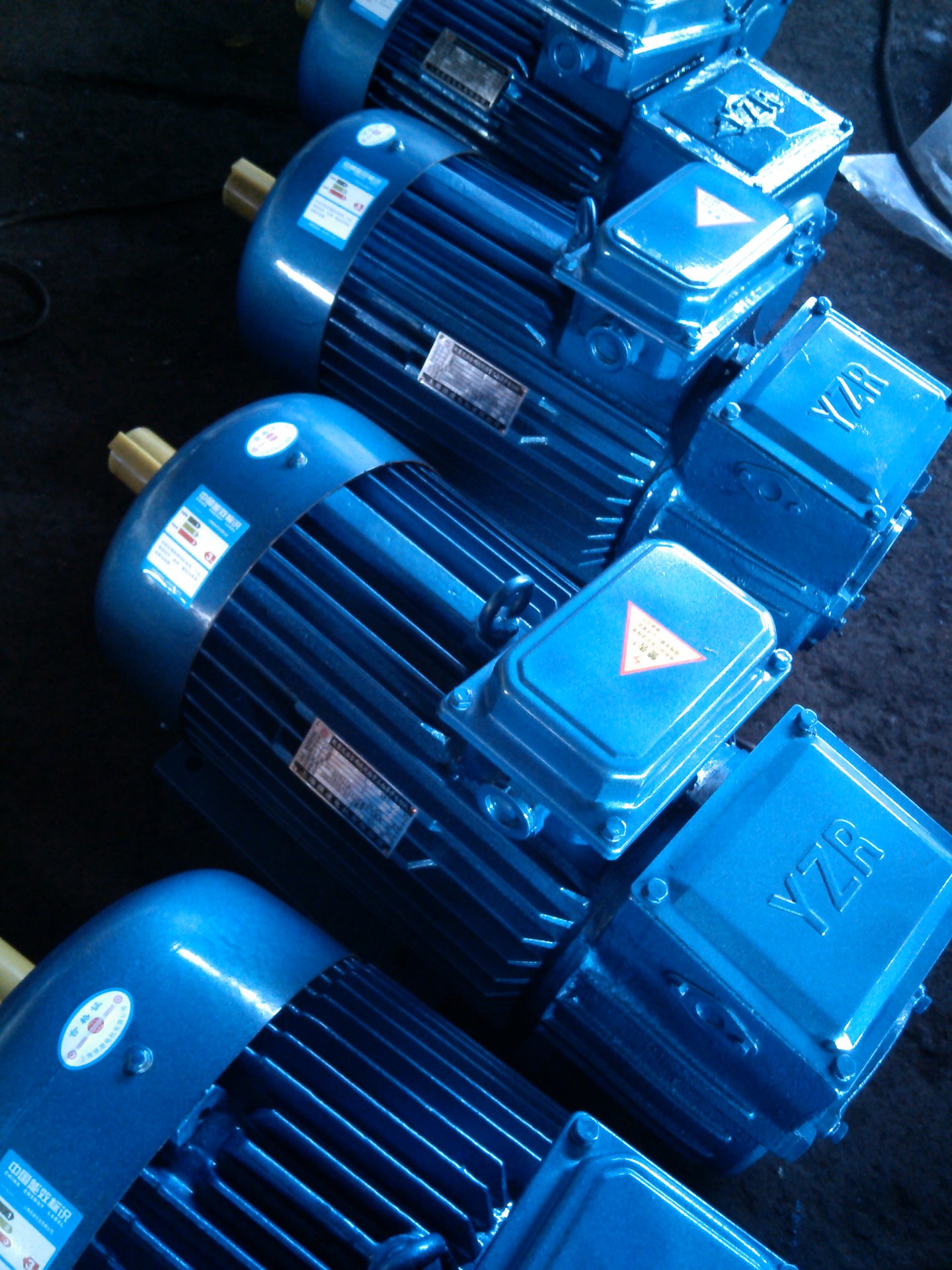

YZR、YZ系列起重及冶金用繞線轉子三相異步電動機圖片
2、電動機在下列條件下使用能正常運行。
（1）環境溫度不超過40℃（一般環境用）或60℃（冶金環境用）；
（2）海拔不超過1000m；
（3）經常地機械振動及沖擊；
（4）頻繁地起動，制動（電氣或機械的）及逆轉。
3、起重電動機的頷定頻率為50Hz，額定電壓為380V。LX型5噸懸掛起重機
4、接法：功率為132KW及以下的定子繞組用Y接法，其余用“△”接法，Y接法的電動機可增加零點引出線。
5、型號說明：


6、輸出功率和轉速
基準工作制（S3 40%）時的額定輸出功率和同步轉速見表1  LDA型5噸天車

機座

同步轉速
1000r/min
750r/min
600r/min
112M
1.5


132
M1
2.2
3.7


M2
160
M1
5.5
7.5
11



7.5

M2
L
180L
15
11

200L
22
15

225M
30
22

250
M1
37
45
30

M2
37
280
S
55
75
45
55
37
45
M
315
S

75
90
55
75
M
355
M1


90
110
132
L1
L2
400
L1


160
200
L2
  粗線框內各規格同時生產繞線轉子和鼠籠型電動機

7、基準工作制時，YZ系列電動機在額定電壓下的最大轉矩和堵轉轉矩對額定轉矩的保證值見表2

表2     QD型通用橋式起重機
額定功率（kW）
最大轉距/額定轉矩
堵轉轉距/額定轉矩

≤5.5
2.0
2.0
＞5.5-11
2.3
2.3
＞11
2.5
2.5



8、基準工作制時，YZR系列電動機在額定電壓下的最大轉矩對額定轉矩之比的保證值見表3

表3
額定功率（kW）
最大轉距/額定轉矩

≤5.5
2.3
＞5.5-11
2.5
＞11
2.8



9、電動機基準工作制時轉動慣量Jm，轉子開路電壓，電流值、靜態制動力矩和和重量與機座號的對應關系見表4

表4     QD型雙梁起重機
系列
機座
1000r/min
750r/min
600r/min
重量（Kg）
Jm(kg·m2)
轉子開路電壓（V）
空載電流（A）
Jm(kg·m2)
轉子開路電壓（V）
空載電流（A）
Jm(kg·m2)
轉子開路電壓（V）
空載電流（A）
YZR
112M
0.03
100
2.7






73.5
132
M1
0.06
132
3.3






97
M2
0.07
185
4.5
108
160
M1
0.12
138
7.5






154
M2
0.15
185
10.5



160
L
0.20
250
13
0.20
205
11.9
174
180L
0.39
218
18.8
0.39
172
14.8



230
200L
0.67
200
26.6
0.67
178
19.7



317
225M
0.84
250
32.3
0.82
232
28.3



390
250
M1
1.52
250
27.2
1.52
272
34.5



512
M2
1.78
290
30.8
1.79
335
43.7
559
280
S
2.35
280
38.4
2.35
305
54.9
3.58
150
49
745
M
2.86
370
51.9
2.86
360
55.9
3.98
172
59
840
315
S



7.22
302
69.1
7.22
242
74.2
1026
M
8.68
372
64.6
8.68
325
99.2
1156
355
M






14.32
330
97.3
1520
L1
17.08
388
104.3
1764
L2
19.18
475
147.1
1810
400
L1






24.52
395
192
2400
L2
28.10
460
218
2950
YZ
112M
0.022

2.5






58
132
M1
0.056

3.1






80
M2
0.062
4.1
91.5
160
M1
0.114

6.5






118.5
M2
0.143
9.3


125
L
0.192
11.2
0.192
11.1
152
180L



0.352

12.2



205
200L



0.622

18.3



276
225M



0.820

24.3



347
250M1



1.432

33



462



結構

l、防護等級
冶金用電動機外殼防護等級為IP54；起重用電動機外殼等級為 IP44
2、冷卻方法
機座112－132   IC410

機座160－400   IC411

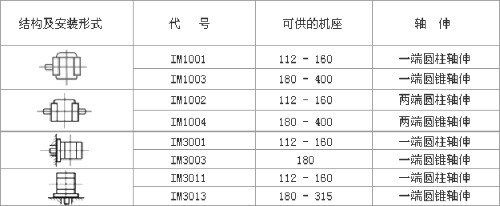

3、結構及安裝型式見表5    LDA型電動單梁起重機

 表5
YZR、YZ系列起重及冶金用繞線轉子三相異步電動機數據表

4、絕緣等級
冶金用電動機的絕緣等級為H級，起重用電動機絕緣等級為F級。

5、接線盒
電動機定子接線盒位于機座頂部，可由機座的任一側進行接線。

6、傳動方式
電動機采用聯軸器或正齒輪傳動，在采用正齒輪傳動時，齒輪節圓直徑應不小于軸伸直徑的2倍。

7、刷握和電刷
YZR系列電動機刷握裝有最新設計的恒壓彈簧、當電刷在運行中磨損時，集電環與電刷之間的壓力能保持不變。

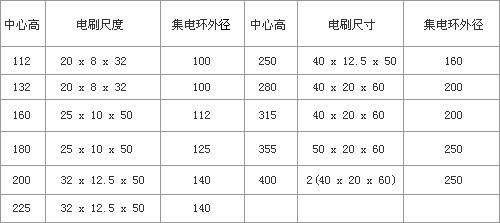

所用電刷的牌號為J201，尺寸見表6。

 表6

8、軸承

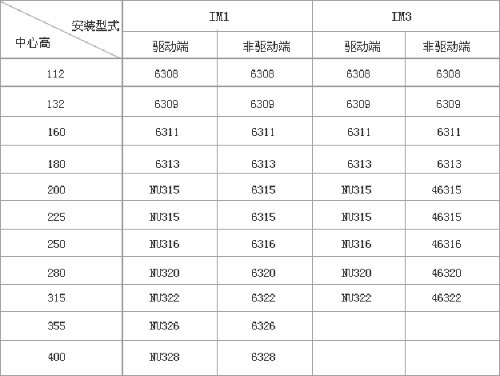

本系列電動機所用軸承的型號見表7    LX型電動單梁懸掛起重機

 表7
YZR、YZ系列起重及冶金用繞線轉子三相異步電動機技術參數


9、YZR系列的集電環

電動機的集電環用塑料模壓結構。

YZR、YZ系列起重及冶金用繞線轉子三相異步電動機結構圖

1、風扇  2、前端蓋  3、定子  4、轉子  5、出線盒
6、高端蓋  7、視察窗蓋  8、電刷裝置  9、軸承  10、平鍵



工作制

    本系列電動機的工作制分為S2， S3， S4， S5， S6， S7， S8， S9八種類型，基準工作制為S3 40%（即工作制為S3，負載持續率為40%，每一個周期為10min）．以下是本系列電動機最為常用的幾種工作制。

1．短時工作制（S2）
在恒定負載下按給定的時間運行，電機在該時間內不足以達到熱穩定，隨之停機和斷能，其時間足以使電機再冷卻到與冷卻介質溫度之差在2K以內（見圖1）
2．斷續周期工作制（S3）
按一系列相同的工作周期運行，每一周期包括一段恒定負載運行時間和一段停機并斷能時間（見圖2）。這種工作制，每一周期的啟動電流不致對溫升有顯著影響。
3．包括起動的斷續周期工作制（S4）
按一系列相同的工作周期運行，每一周期包括一段對溫升有顯著影響的起動時間，一段恒定負載運行時間和一段停機和斷能時間（見圖3）。
4．包括電制動的斷續周期工作制（S5）
按一系列相同的工作周期運行，每一周期包括一段起動時間，一段恒定負載運行時間，一段電制動時間和一段停機和斷能時間（見圖4）。

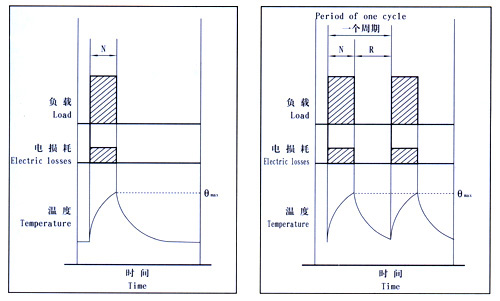

圖1 短時工作制S2
N-在額定條件下運行，
θmax-在工作周期中達到的最高溫度。		 圖2 斷續周期性工作制S3
N-在額定條件下運行，R-停機并斷能，
θmax-在工作周期中達到的最高溫度，
負載持續頻率：FC=N/(N+R)100%


圖3 帶起動的斷續周期性工作制S4
N-在額定條件下運行，
θmax-在工作周期中達到的最高溫度。
D-起動，R-停機并斷能，
負載持續率FC=（D+N）/（D+N+R)100%		 圖4 帶電制動的斷續周期性工作制S5
N-在額定條件下運行，
θmax-在工作周期中達到的最高溫度。LD型電動單梁起重機
D-起動，R-停機并斷能，F(xiàn)-電制動，
負載持續率FC=（D+N+F）/（D+N+F+R)100%
